Tìm hiểu bóng LED đúc F5 dùng cho biển LED vẫy quảng cáo

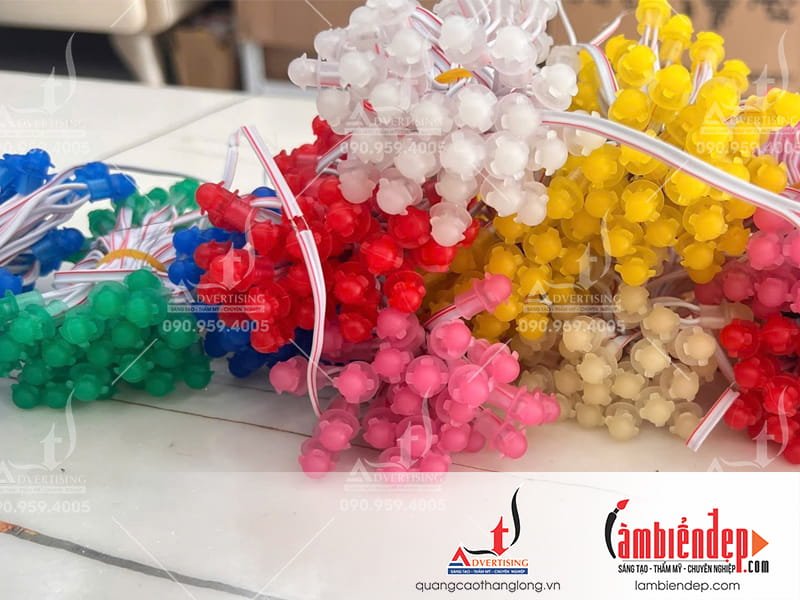

Cấu tạo chi tiết của bóng LED đúc F5

Để hiểu tại sao loại LED này lại được ưa chuộng, chúng ta cần phân tích cấu trúc phần cứng được thiết kế tối ưu cho môi trường ngoài trời:

• Đầu bóng LED (5mm): Đây là phần thấu kính nhựa trong suốt hoặc đục, bao bọc bên ngoài chip LED siêu sáng (thường là chip Epistar hoặc Sanan). Đầu bóng có đường kính đúng 5mm, cho góc phát quang rộng từ 120 độ đến 150 độ, giúp biển quảng cáo hiển thị rõ nét từ khoảng cách xa và ở nhiều góc nhìn khác nhau.

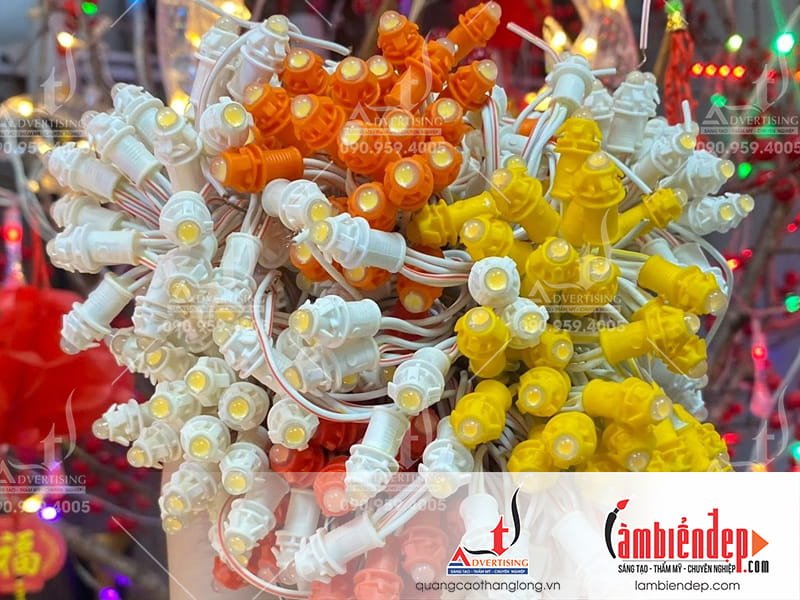

• Đế nhựa đúc bảo vệ (8mm hoặc 9mm): Toàn bộ chân bóng LED và điện trở giới hạn dòng điện được đặt trong một khuôn nhựa cứng, sau đó được đổ một lớp keo epoxy đặc chống thấm nước tuyệt đối. Phần đế này có khấc gờ thông minh để khi thợ thi công ấn vào lỗ khoan (mũi khoan 8mm),bóng sẽ được giữ chặt cố định mà không cần đổ thêm keo dán.
• Dây điện kết nối song song: Các bóng LED được nối sẵn với nhau thành từng dây (thường là 50 bóng/dây hoặc 100 bóng/dây). Khoảng cách giữa các bóng dao động từ 7cm - 10cm, tạo sự linh hoạt tối đa khi uốn lượn theo nét chữ hoặc hoa văn nhỏ. Sơ đồ mạch bên trong các dây LED đúc luôn là mạch song song; điều này đảm bảo nếu chẳng may một bóng bị hỏng, các bóng còn lại trong dây vẫn hoạt động hoàn toàn bình thường.

Thông số kỹ thuật và phân loại

Khi mua vật tư (với tư cách thợ thi công) hay khi lắp biển LED vẫy (với tư cách chủ hộ kinh doanh),bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau để tránh mua nhầm chủng loại hoặc dùng sai nguồn điện:

Các thông số kỹ thuật cơ bản:

• Điện áp hoạt động: DC 5V (Một số ít dòng đặc biệt chạy 12V, nhưng 95% thị trường LED vẫy dùng 5V).
• Công suất tiêu thụ: Trung bình 0.1W - 0.15W/bóng đối với đơn sắc, và 0.24W - 0.3W/bóng đối với loại đổi màu.
• Tiêu chuẩn chống nước: Đạt chuẩn IP67 hoặc IP68 (Chống bụi hoàn toàn, chịu được mưa lớn bão bùng và ngâm nước tạm thời).
• Tuổi thọ chip LED: Dao động từ 30.000 đến 50.000 giờ hoạt động liên tục (tương đương 5-7 năm sử dụng thực tế).

Phân loại LED đúc F5 trên thị trường:

Ưu và nhược điểm của LED đúc F5

Ưu điểm vượt trội:

• Tối ưu hóa thời gian thi công: Thay vì phải cắm từng bóng, hàn chân, nối điện trở như công nghệ LED rời chân cũ, thợ quảng cáo hiện nay chỉ cần khoan lỗ alu và ấn bóng F5 vào. Tốc độ thi công nhanh gấp 5 - 10 lần.
• Cường độ sáng vượt trội: Dòng LED đúc sử dụng chip LED công nghệ mới cho hiệu suất quang năng cực cao. Biển hiệu dùng LED F5 có thể hiển thị rực rỡ ngay cả dưới ánh nắng gắt ban ngày.
• Khả năng chống chịu thời tiết tuyệt vời: Nhờ lớp vỏ đúc keo kín kẽ, biển quảng cáo không sợ bị chập cháy, rỉ sét chân LED khi trời mưa ẩm kéo dài - vốn là "cơn ác mộng" của các loại biển LED cũ.
• Tiết kiệm điện năng: Một biển LED vẫy chứa khoảng 2.000 bóng F5 đơn sắc chỉ tiêu thụ khoảng 200W/giờ, ít hơn cả một chiếc máy tính bàn nhưng đem lại hiệu quả quảng cáo liên tục.

Nhược điểm cần khắc phục:

• Hiện tượng sụt áp cuối dây: Do chạy điện áp thấp (5V),dòng điện truyền đi xa trên dây dẫn nhỏ sẽ bị tiêu hao. Nếu nối liền tù tì quá 100 bóng mà không cấp thêm nguồn phụ, các bóng ở cuối dây sẽ bị mờ rõ rệt hoặc lệch màu.
• Chi phí đầu tư ban đầu cao hơn: Giá thành tính trên mỗi bóng và chi phí nguồn 5V, mạch điều khiển sẽ nhỉnh hơn so với công nghệ cũ. Tuy nhiên, nếu tính về chi phí bảo hành và độ bền thì LED F5 lại kinh tế hơn rất nhiều.

Hướng dẫn tính toán vật tư chi tiết (nguồn, mạch, bóng)

Để tự làm một biển LED vẫy nhấp nháy hoặc giám sát đơn vị thi công, bạn cần biết công thức tính toán công suất chính xác, tránh hiện tượng quá tải gây cháy nổ nguồn.

Bước 1: Tính số lượng bóng LED dựa trên thiết kế

Thông thường, khi thiết kế trên các phần mềm như CorelDraw hay AutoCAD, khoảng cách tiêu chuẩn giữa các tâm lỗ khoan LED vẫy F5 là từ 1.1cm đến 1.25cm.

• Ví dụ: Một chữ có tổng chu vi các nét của thiết kế là 10 mét (1000 cm). Nếu khoảng cách đục lỗ là 1.2cm, số bóng cần dùng sẽ là: 1000 / 1.2 ≈ 833 bóng.

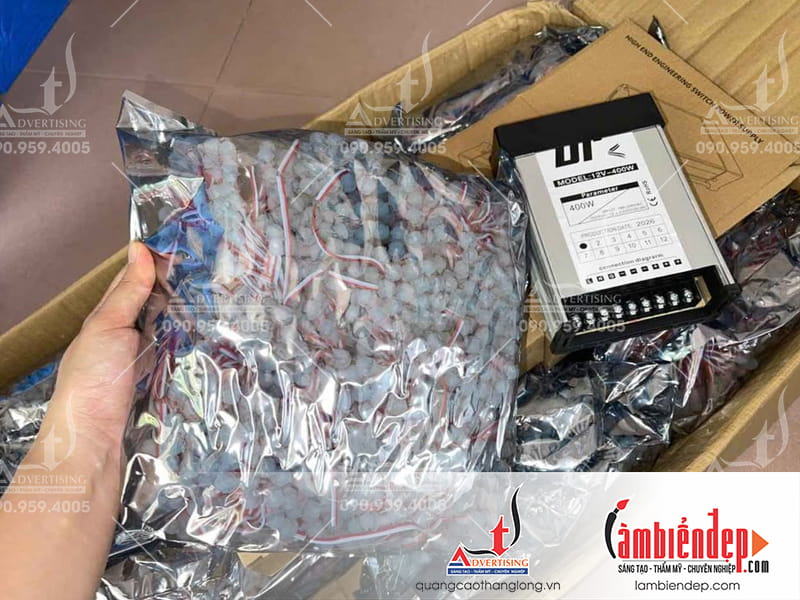

Bước 2: Chọn công suất Nguồn 5V phù hợp

Công thức tổng quát:

Tổng công suất tiêu thụ (W) = Số lượng bóng đèn × Công suất của 1 bóng đèn

Dòng điện tổng (Ampe - A) = Tổng công suất (W) : 5V

Để đảm bảo nguồn hoạt động bền bỉ, chúng ta chỉ nên sử dụng tối đa 80% công suất danh định của nguồn (hệ số an toàn 1.25).

Ví dụ thực tế: Bạn làm một biển hiệu dùng 2.000 bóng LED đúc F5 đơn sắc màu Đỏ (mỗi bóng tiêu thụ 0.1W).

• Tổng công suất thực tế = 2000 × 0.1W = 200W.
• Dòng điện cần thiết = 200W / 5V = 40A.
• Chọn nguồn áp dụng hệ số an toàn: 40A × 1.25 = 50A.

Kết luận: Bạn cần mua 1 nguồn 5V 50A (hoặc 5V 60A) loại tốt có quạt tản nhiệt.

Bước 3: Chọn mạch điều khiển LED vẫy

Mạch điều khiển (như mạch LED4U, OneLED) điều khiển các kênh (cổng) âm (-) của LED để tạo hiệu ứng nhấp nháy. Mỗi cổng của mạch đều có giới hạn dòng điện (ví dụ: 6A, 20A, 30A mỗi kênh).

Nếu cổng mạch chịu được 30A, bạn có thể đấu tối đa: 30A/0,02A = 1500 bóng trên cổng đó. Tuy nhiên, nhà sản xuất luôn khuyến cáo chỉ nên chạy khoảng 800 - 1000 bóng/kênh để mạch không bị nóng.
